【簡(jiǎn)介】

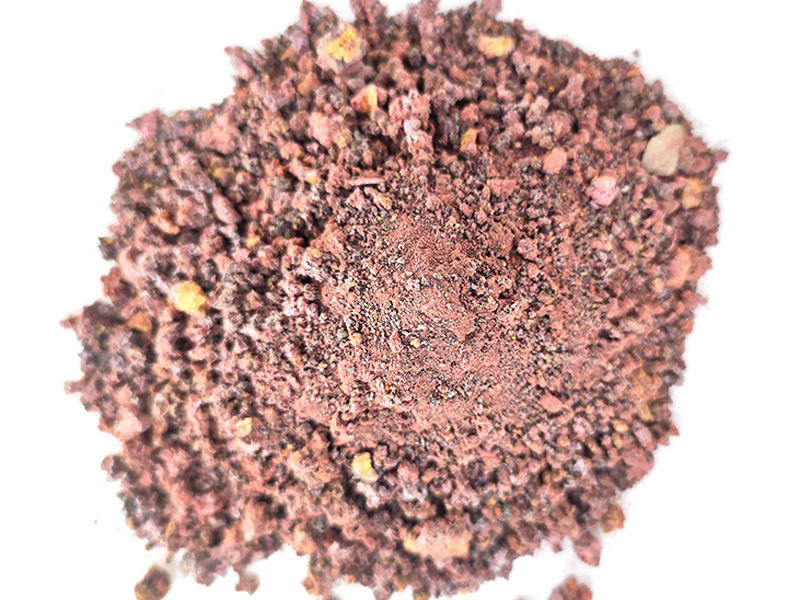

海綿銅就是海綿狀的銅。高品位的海綿銅，可用于提煉金屬銅及制作辛酸亞銅等原料，也可用于壓鑄。
細(xì)菌煉銅都采用置換沉淀法用鐵把銅置換出來(lái)，此法適用于處理含雜質(zhì)多而含銅少的溶液。
浸出液中所含雜質(zhì)(鐵、鋁、鈣、鎂等元素的鹽類)的量是與海綿銅的質(zhì)量間接地成反比的。其中有害的雜質(zhì)是三價(jià)鐵，因它極易被金屬鐵屑還原為硫酸亞鐵，每還原1公斤的三價(jià)鐵，就要消耗0.5公斤的金屬鐵。
海綿銅的熔煉使用坩堝，根據(jù)買到的坩堝每次可處理3.5～4公斤，熔煉時(shí)間40~50分鐘，用塊煤3~4公斤。
【用途】
海綿銅一般都是由含有雜質(zhì)的硫酸銅溶液，在一定的酸度和一定的溫度等條件下，用鐵屑置換而得，因?yàn)橹脫Q出的銅粉比較疏松，故為海綿銅。剛置換的海綿銅比較活潑，容易被空氣中的氧氣所氧化，所以在海綿銅中存在一定量的氧化銅。另外在用鐵屑置換過(guò)程中，為使銅置換完全，加入過(guò)量的鐵屑，因此，在海綿銅中也存在一定量的雜質(zhì)鐵。
一般海綿銅中，銅的含量在80%左右，主要是以金屬銅形式存在。用海綿銅為原料，采用碳酸氫銨一氨水混合溶液浸出時(shí)，海綿銅中的金屬銅和氧化銅均能溶解，以銅氨絡(luò)合物的形式進(jìn)入溶液，而鐵則不與碳酸氫銨一氨水混合溶液發(fā)生反應(yīng)，仍以固體沉淀留在殘?jiān)校桃悍蛛x后，使銅與鐵等氨不溶雜質(zhì)得到很好分離。
